팔레트 랙 바닥 앵커는 작은 구성 요소이지만 직립 프레임을 창고 바닥에 연결하는 데 중요한 역할을 합니다. 팔레트 랙킹 시스템은 강철 기둥과 빔에만 의존하지 않습니다. 또한 전체 구조가 설계대로 작동하려면 랙이 지지 바닥과 안정적으로 연결되어야 합니다.
따라서 바닥 고정은 분리된 설치 세부 사항이 아니라 전체 랙 구조의 일부로 간주되어야 합니다. 콘크리트 바닥, 베이스 플레이트, 앵커 연결, 랙 정렬 및 주변 작동 환경의 상태는 모두 앵커 연결의 품질에 영향을 미칠 수 있습니다.
이 가이드에서는 팔레트 랙 바닥 앵커의 역할, 베이스 플레이트와 작동하는 방법, 창고 운영자가 검사해야 하는 사항, 팔레트 랙 시스템을 계획하거나 수정할 때 고려해야 할 사항에 대해 설명합니다.
팔레트 랙 바닥 앵커란 무엇입니까?
팔레트 랙 바닥 앵커는 랙을 똑바로 세우고 베이스 플레이트를 창고 바닥에 연결하는 데 사용되는 고정 구성 요소입니다.
수직 프레임은 구조적 힘을 랙 하단으로 전달합니다. 베이스 플레이트는 직립 바닥의 연결 영역을 제공하고 앵커는 이 어셈블리를 콘크리트 바닥에 연결합니다.
일반적인 팔레트 랙킹 구조에서 관계는 다음과 같이 이해될 수 있습니다.
랙 프레임 → 수직 → 베이스 플레이트 → 바닥 앵커 → 콘크리트 바닥
각 부품은 서로 다른 기능을 가지고 있지만 전체 랙 구조의 일부로 함께 작동합니다.
팔레트 랙이 바닥에 고정되는 이유는 무엇입니까?
고정은 창고 바닥을 기준으로 랙의 의도된 위치를 유지하는 데 도움이 됩니다. 이는 정기적인 지게차 활동, 팔레트 취급, 적재, 하역 및 기타 창고 이동에 노출되는 랙 시스템에 특히 중요합니다.
적절하게 설계되고 설치된 고정 연결은 다음과 같은 도움이 될 수 있습니다.
- 랙을 의도한 대로 똑바로 세우십시오.
- 랙의 원치 않는 움직임을 줄입니다.
- 랙 프레임을 지지 바닥에 연결합니다.
- 전체 랙 어셈블리의 안정성을 지원합니다.
- 랙 구성 요소 간의 의도된 관계를 유지합니다.
고정은 적절한 랙 설계나 올바른 작동 방식을 대체하지 않습니다. 이는 전체 구조 시스템의 한 부분입니다.

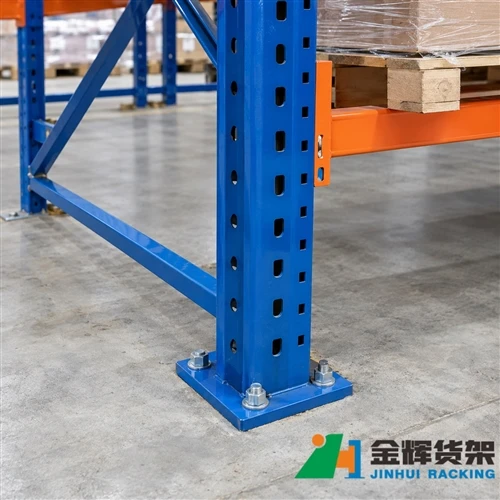

바닥 앵커가 팔레트 랙 베이스 플레이트와 함께 작동하는 방식
베이스 플레이트는 직립 기둥의 하단에 위치하며 강철 랙 프레임과 창고 바닥 사이의 인터페이스를 제공합니다.
바닥 앵커는 랙 설계에 따라 베이스 플레이트를 통과하거나 베이스 플레이트에 연결되어 랙을 콘크리트 바닥에 고정합니다.
이는 베이스 플레이트나 바닥에 문제가 있으면 앵커 연결에도 영향을 미칠 수 있음을 의미합니다. 따라서 창고에서는 볼트가 물리적으로 존재하는지 여부만 확인하는 대신 앵커와 주변 베이스 영역을 함께 검사해야 합니다.
바닥 앵커와 베이스 플레이트: 차이점은 무엇입니까?
| 요소 | 주요 역할 |
|---|---|
| 직립 기둥 | 랙 프레임의 주요 수직 구조 부재를 제공합니다. |
| 베이스 플레이트 | 직립 바닥을 바닥 인터페이스에 연결합니다. |
| 바닥 앵커 | 랙 어셈블리를 창고 바닥에 고정합니다. |
| 콘크리트 바닥 | 고정 연결을 위한 지지 기판을 제공합니다. |
랙 안정성을 평가할 때 이러한 구성 요소를 함께 고려해야 합니다. 강한 앵커는 부적합한 바닥 상태나 손상된 베이스 플레이트를 보완할 수 없습니다.
콘크리트 바닥 상태가 중요한 이유
바닥 앵커의 성능은 부분적으로 설치되는 콘크리트의 상태에 따라 달라집니다.
팔레트 랙 시스템을 설치하거나 수정하기 전에 창고 바닥의 고정 연결에 영향을 줄 수 있는 조건을 평가해야 합니다. 관련 요소에는 콘크리트 상태, 바닥 손상, 균열, 두께, 수평 및 제안된 랙 설치에 대한 바닥 적합성이 포함될 수 있습니다.
기존 창고에는 지게차, 이전 공사, 화학물질 노출, 중장비 또는 기타 작업으로 인해 바닥이 손상된 구역이 있을 수 있습니다. 이러한 조건은 랙 고정에 적합한 것으로 자동으로 처리되어서는 안 됩니다.
바닥 상태가 불확실한 경우 랙 공급업체나 적절한 자격을 갖춘 전문가가 설치 요구 사항을 검토해야 합니다.
팔레트 랙의 바닥 앵커는 어디에 설치됩니까?
앵커는 일반적으로 직립 프레임 하단의 베이스 플레이트와 연결됩니다. 정확한 위치와 수량은 랙 설계 및 고정 요구 사항에 따라 다릅니다.
앵커 위치는 승인된 랙 구성과 일치해야 합니다. 창고 직원은 단순히 바닥 손상, 균열, 내장 서비스 또는 기타 장애물을 피하기 위해 제안된 변경 사항을 검토하지 않고 앵커 포인트를 이동해서는 안 됩니다.
앵커 배치는 랙 프레임과 바닥 사이의 관계의 일부이므로 변경 사항은 단순한 설치 조정이 아닌 구조적 수정으로 처리되어야 합니다.
랙 정렬과 바닥 고정의 관계
고정과 랙 정렬은 설치 중에 밀접한 관련이 있습니다.
최종 고정 조건이 설정되기 전에 승인된 레이아웃에 따라 랙을 배치하고 정렬해야 합니다. 프레임의 위치가 올바르지 않은 경우 잘못된 위치에 고정하면 나중에 수정하기가 더 어려워질 수 있습니다.
설치 후에는 랙을 검사하여 직립 프레임이 올바른 위치에 유지되고 고정 연결이 안전한지 확인해야 합니다.
이는 대형 창고에 여러 개의 랙 행이 설치된 경우 특히 중요합니다. 긴 행에서 반복되면 작은 위치 지정 오류가 더 눈에 띄게 될 수 있습니다.
팔레트 랙 앵커가 느슨해지는 원인은 무엇입니까?
바닥 앵커는 랙 시스템의 사용 수명 동안 다양한 작동 조건에 노출될 수 있습니다.
앵커 문제의 잠재적 원인은 다음과 같습니다.
- 랙 근처에 지게차가 수직으로 충격을 가합니다.
- 베이스 플레이트 또는 주변 콘크리트가 손상되었습니다.
- 부적절한 설치.
- 랙 구조가 변경되었습니다.
- 창고 바닥 악화.
- 반복되는 진동 또는 작동 움직임.
- 무단 개조 또는 수리.
느슨한 앵커는 왜 헐거워졌는지 먼저 고려하지 않고 단순히 조여서는 안 됩니다. 주변 베이스 플레이트, 콘크리트 또는 기둥도 손상된 경우 전체 영역에 대한 추가 평가가 필요할 수 있습니다.
팔레트 랙 바닥 앵커를 검사하는 방법
정기적인 육안 검사는 창고 직원이 명백한 앵커링 문제가 더 심각해지기 전에 이를 식별하는 데 도움이 될 수 있습니다.
검사 중에 다음을 확인하십시오.
- 필요한 앵커가 있는지 여부.
- 눈에 보이는 앵커 구성요소가 느슨해지거나 손상된 것처럼 보이는지 여부.
- 베이스 플레이트가 눈에 띄게 왜곡되었는지 여부.
- 앵커 주변의 콘크리트에 손상이 있는지 여부.
- 지게차 충격 흔적이 있는지 여부.
- 직립체가 의도한 위치에서 벗어난 것처럼 보이는지 여부입니다.
- 무단 수정이 이루어졌는지 여부.
검사는 앵커 자체에만 국한되어서는 안 됩니다. 주변 베이스 플레이트, 직립형, 콘크리트 및 인근 랙 구성 요소도 검사해야 합니다.
손상된 팔레트 랙 앵커는 어떻게 생겼나요?
잠재적인 앵커링 문제의 눈에 보이는 징후에는 앵커 누락, 명백히 느슨한 구성 요소, 베이스 플레이트 주변 손상, 앵커 근처의 콘크리트 균열 또는 파손, 의도한 위치에서 직립체가 눈에 띄게 움직이는 경우 등이 포함될 수 있습니다.
그러나 육안 검사만으로 모든 앵커링 문제를 식별할 수 있는 것은 아닙니다. 앵커나 주변 콘크리트의 상태가 불확실한 경우 제조업체의 요구 사항이나 자격을 갖춘 전문가가 랙을 평가해야 합니다.
창고 직원은 앵커가 물리적으로 여전히 존재한다는 이유만으로 안전하다고 가정하는 것을 피해야 합니다.
랙 앵커가 손상된 경우 어떻게 해야 합니까?
앵커 또는 주변 베이스 영역이 손상된 것으로 보이면 상태를 악화시킬 수 있는 방식으로 정상 작동을 계속하기 전에 영향을 받은 랙을 평가해야 합니다.
적절한 기술 승인 없이 교체용 앵커를 즉석에서 만들거나 기존 구멍 옆에 새 구멍을 뚫거나 베이스 플레이트를 용접하거나 다른 구조적 개조를 하지 마십시오.
올바른 수리는 랙 설계, 앵커 배열, 콘크리트 상태, 손상 유형 및 해당 엔지니어링 요구 사항에 따라 달라집니다.
바닥 앵커 및 지게차 충격
지게차 충격은 팔레트 랙 하부에 영향을 줄 수 있는 작동 이벤트 중 하나입니다.
기둥에만 영향을 미친 것으로 보이는 충격이 베이스 플레이트, 앵커, 콘크리트 또는 랙 프레임 정렬에도 영향을 미칠 수도 있습니다.
이러한 이유로 충격 후 검사에는 눈에 띄게 손상된 강철 부재에서 멈추기보다는 하부 연결 영역 전체를 포함해야 합니다.
또한 창고 팀은 다음 예정된 검사를 기다리지 않고 즉시 랙 영향을 보고해야 합니다.
창고 개조 중에 바닥 앵커를 이동할 수 있습니까?
창고 개조 프로젝트에는 때때로 바닥 레이아웃, 장비, 컨베이어, 문, 생산 영역 또는 교통 경로의 변경이 포함됩니다.
기존 팔레트 랙을 재배치해야 하는 경우 새 설치 조건을 검토하지 않고 원래 앵커 배열을 새 위치에 단순히 복제해서는 안 됩니다.
새 위치에는 바닥 조건, 건물 제약, 랙 크기 또는 운영 요구 사항이 다를 수 있습니다. 새 구성의 요구 사항에 따라 랙을 다시 설치해야 합니다.
기존 랙 시스템 확장 시 바닥 고정
기존 창고에 랙 베이를 추가하려면 바닥 고정 조건을 검토해야 할 수도 있습니다.
새 랙 섹션은 바닥 공간이 있는 곳이면 어디든지 부착할 수 있는 독립적인 확장이 아니라 계획된 랙 구성의 일부로 처리되어야 합니다.
확장하기 전에 다음을 검토하세요.
- 기존 랙 레이아웃
- 새로운 랙 크기
- 수직 위치
- 베이스 플레이트 위치
- 바닥 상태
- 지게차 교통
- 필요한 여유 공간
- 기존 랙 구성과의 호환성
이 접근 방식은 확장이 전체 창고 저장 설계와 일관성을 유지하는 데 도움이 됩니다.
일반적인 팔레트 랙 바닥 고정 실수
콘크리트 바닥의 상태를 무시하다
앵커는 지지 기판이 허용하는 만큼만 유용합니다. 손상되었거나 부적합한 콘크리트는 설치 전에 평가해야 합니다.
호환성을 확인하지 않고 앵커 사용
시각적으로 유사한 앵커는 특정 랙 및 바닥 조건에 자동으로 적합하지 않습니다. 고정 구성 요소는 승인된 설계 요구 사항을 따라야 합니다.
검토 없이 기존 문제 드릴링
균열이나 장애물을 피하기 위해 앵커 구멍을 이동하면 의도한 연결이 변경될 수 있습니다. 이러한 변경 사항은 설치 전에 검토해야 합니다.
볼트는 확인하고 베이스 플레이트는 무시함
눈에 보이는 앵커는 전체 하단 연결의 상태가 양호하다는 것을 보장하지 않습니다. 베이스 플레이트, 수직 및 주변 콘크리트도 검사해야 합니다.
지게차 충격 후 앵커 손상 무시
기둥 바닥 근처의 충격은 눈에 보이는 강철보다 더 많은 영향을 미칠 수 있습니다. 앵커와 콘크리트 연결도 점검해야 합니다.
손상된 앵커를 임시 하드웨어로 교체
구조적 랙 구성 요소와 해당 고정 시스템은 즉석에서 만든 대안이 아닌 호환 가능한 구성 요소로 교체해야 합니다.
팔레트 랙 바닥 앵커 검사 점검표
- 필요한 앵커가 있는지 확인하세요.
- 눈에 띄는 손상이나 헐거움이 있는지 확인하세요.
- 각 앵커 주변의 베이스 플레이트를 검사합니다.
- 주변 콘크리트에 눈에 띄는 손상이 있는지 확인하십시오.
- 지게차 충격의 징후를 찾으십시오.
- 수직이 올바른 위치에 있는지 확인하십시오.
- 앵커가 없거나 손상된 경우 즉시 보고하십시오.
- 승인되지 않은 앵커 수정을 하지 마십시오.
- 수리가 필요한 경우 적절한 교체 부품을 사용하십시오.
- 고정 배열을 수정하기 전에 중요한 랙 변경 사항을 검토하십시오.
바닥 고정이 전체 팔레트 랙 시스템에 어떻게 맞는지
바닥 고정은 전체 팔레트 랙킹 시스템의 일부일 뿐입니다. 직립 프레임, 빔, 버팀대, 베이스 플레이트, 앵커, 팔레트 및 창고 바닥은 모두 전체 랙 구조 내에서 상호 작용합니다.
이러한 이유로 랙 계획에서는 프로젝트가 끝날 때 앵커 구성 요소를 별도로 선택하기보다는 전체 설치를 고려해야 합니다.
JINHUI 팔레트 랙킹 솔루션은 창고 크기, 팔레트 요구사항, 보관 조건 및 프로젝트별 요구사항-을 중심으로 설계될 수 있습니다.
팔레트 랙 바닥 앵커에 대한 FAQ
팔레트 랙에 바닥 앵커가 필요한 이유는 무엇입니까?
바닥 앵커는 랙의 베이스 플레이트와 직립 프레임을 창고 바닥에 연결하고 랙 구조의 의도된 위치를 유지하는 데 도움을 줍니다.
바닥 앵커는 팔레트 랙 베이스 플레이트와 동일합니까?
아니요. 베이스 플레이트는 직립 프레임 바닥의 일부이고 바닥 앵커는 랙 어셈블리와 바닥 사이의 고정 연결을 제공합니다.
손상된 랙 앵커를 간단히 조일 수 있나요?
반드시 그런 것은 아닙니다. 앵커가 느슨해지거나 손상된 경우 주변 베이스 플레이트, 콘크리트, 직립체 및 문제 원인도 평가해야 합니다.
원래 위치가 손상된 경우 새 앵커 구멍을 뚫을 수 있나요?
적절한 기술 검토 없이는 이러한 변경을 수행하지 마십시오. 앵커 위치를 변경하면 의도한 랙-대-바닥 연결에 영향을 미칠 수 있습니다.
바닥 앵커가 랙의 총 부하 용량을 결정합니까?
아니요. 랙 성능은 직립 프레임, 빔, 연결, 고정, 치수, 적재 조건 및 바닥 요구 사항을 포함한 전체 엔지니어링 구성에 따라 달라집니다.
전체 시스템의 일부로 랙--바닥 연결 계획
팔레트 랙 바닥 앵커는 랙 구조와 창고 바닥 사이의 중요한 연결을 제공합니다. 그 성능은 앵커 자체뿐만 아니라 베이스 플레이트, 직립 프레임, 콘크리트 상태, 설치 배열 및 작동 환경에 따라 달라집니다.
신규 설치, 창고 확장, 재배치 및 수리의 경우 고정 장치를 전체 랙 설계의 일부로 고려해야 합니다. 정기적인 검사는 손상된 앵커, 손상된 콘크리트 또는 옮겨진 랙 베이스와 같은 눈에 보이는 문제를 식별하는 데도 도움이 될 수 있습니다.
